Ступица колеса и ее назначение.
Одной из главных деталей ходовой части автомобиля является ступица колеса. Любой опытный водитель хотя бы один раз в месяц, взявшись руками за покрышку колеса, активно подёргает его в разных направлениях. Появление люфта, даже незначительного, посторонние звуки – заставляют задуматься о проведении детальной проверки.НАЗНАЧЕНИЕ СТУПИЦЫ
Каждая деталь автомобиля выполняет возложенную на неё работу, а задача ступицы заключается в обеспечении возможности колесу вращаться вокруг своей оси и прочно удерживаться на подвеске. Таким образом, каждое колесо имеет свою ступицу. Ещё одним важным заданием этой детали является передача вращательного движения от трансмиссии на колесо, если оно является ведущим. В таком случае ступичный узел либо представляет собой цельную деталь с полуосью, либо имеет посадочное шлицевое отверстие для полуоси шруса (шарнир равных угловых скоростей). Торможение автомобиля возможно также благодаря ступице, так как на ней закрепляется тормозной барабан или диск. В современных автомобилях, использующих электронную систему контроля за движением, в ступицу инсталлируются различные датчики или устанавливается импульсный диск.
Cтупица колеса выполняет следующие задачи:
-
надёжно удерживает диск колеса;
-
является основной для крепления рабочей части тормозной системы (диск, барабан);
- позволяет колесу вращаться;
- удерживает все узлы на полуоси;
- передаёт вращение от полуоси к колесу;
- удерживает элементы системы АБС.
УСТРОЙСТВО СТУПИЦЫ

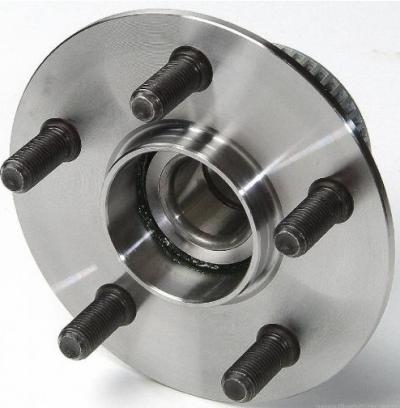

Учитывая, что ступица в своей работе переживает очень большие нагрузки, изготавливают её из цельнолитой стальной заготовки путём токарно-фрезерной обработки. Как выглядит ступица, знает каждый водитель. Округлая деталь имеет внешний обод с отверстиями и внутреннее отверстие сложно конфигурации.
Назначение частей ступицы:
-
внешний обод имеет отверстия для ввинчивания направляющих втулок и болтов, удерживающих колесо. В некоторых моделях болты заменены шпильками и прикручиваются с помощью гаек (количество – 4, 6 или 8);
-
внутренняя часть ступицы является посадочным местом для установки подшипников;
-
отверстие со шлицами используется для установки полуоси шруса;
-
для авто оборудованных АБС на ступице изготавливают посадочное гнездо для датчика или импульсного диска.
В зависимости от конструкции, предложенной разработчиками, для вращения колеса могут устанавливаться различные подшипники. Как правило, это роликовые подшипники закрытого типа или разборные конусные, как на классической серии ВАЗа. Шариковые подшипники из-за малой площади соприкосновения используются редко. Возможна замена подшипников после их износа отдельно, только в том случае, если это предусмотрено конкретной маркой машины. Все новые модели, особенно зарубежного производства, используют несъёмные подшипники, в связи с чем, их приходится заменять вместе со ступицей. Согласитесь – это немного неудобно и дорого.
РЕМОНТ И ЗАМЕНА СТУПИЦ
Сама по себе ступица – это достаточно прочная деталь, которая сама по себе редко ломается. Возможно искривление или поломка при сильном ударе в результате ДТП. При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно. Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен. В технической литературе не указаны сведения о том, после какого пробега следует производить замену. Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.
